KBP-4X4W-01A

おすすめ商品

¥ 2,700 (¥ 2,916税込)

商品コード: KBP-4X4W-01A
JAN CODE:4580624990063

在庫:僅少 (入荷予定あり)

関連カテゴリ

  1. 組み込みモジュール

関連ファイル

詳細ページ 
数量

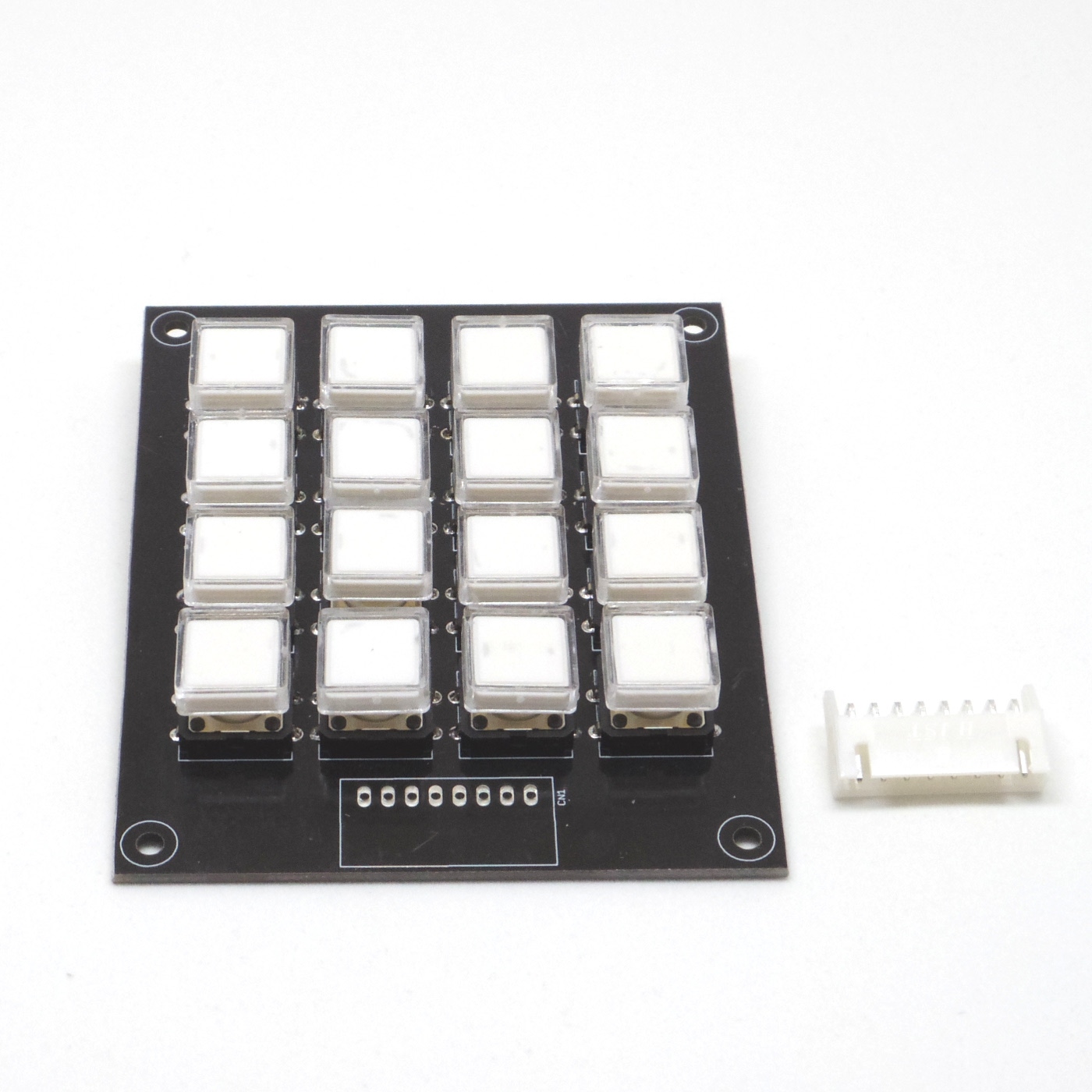

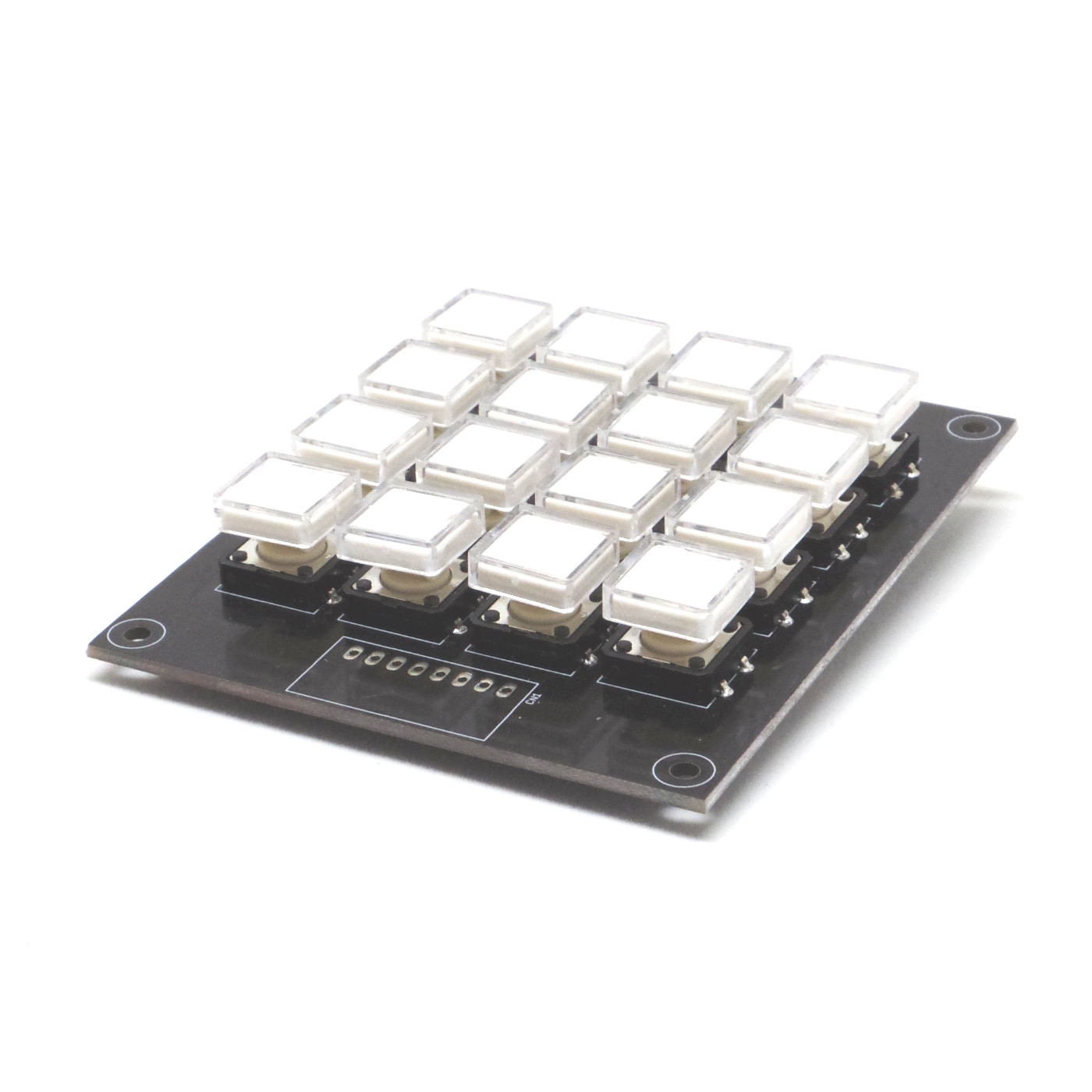

4x4のキーパッドです。
全てのキーにダイオードが実装されており、複数キーの同時押下にも安全に対応します。
組み込み機器開発時のデータ入力キーとして使用できます。

組み込むケースの構造に合わせられるよう、コネクタはハンダ付けされていません。表面、裏面、どちらにもハンダ付け可能です。
8ピンのXHコネクタサイド型(S8B-XH-A)が付属します。

キースイッチにはタクトスイッチを使用。キートップはクリアカバーがあり、外して文字シートを入れることができます。

使い方は簡単。
KBP-4X4W-01Aを、マイコンなどのI/Oポートに接続し、マトリックススキャンを用いて8ピンで16個のキーの状態を取得します。

詳細はこちらをご参照ください。
